Задвижка

Задвижки могут быть выполнены с основным разъемом «корпус-крышка» в 2-ух исполнениях: болтовое соединение и с самоуплотняющейся прокладкой

DN, мм

От 50 до 800

Расчётное давление, МПа

От 0,1 до 20 МПа

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 350

Рабочие среды

Вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь

Затвор дисковый (двух и трех- эксцентриковые)

DN, мм

От 50 до 1400

Расчётное давление, МПа

От 0,1 до 4,0 МПа

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 250

Рабочие среды

Вода, Морская вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Сталь + эбонитовое покрытие, Титановый сплав.

Затвор дисковый регулирующий

Пропускная способность от 45 до 88 000 м3/ч. Вид пропускной характеристики – специальная.

DN, мм

От 50 до 1200

Расчётное давление, МПа

От 0,1 до 4,0

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 250

Рабочие среды

Вода, Морская вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Клапан регулирующий

Пропускная способность от 0,05 до 10 000 м3/ч. Виды пропускной характеристики – линейная, равнопроцентная, специальная Исполнения корпусов – соосный, со смещенными патрубками, угловой.

DN, мм

От 10 до 700

Расчётное давление, МПа

От 0,1 до 20

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 350

Рабочие среды

Вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь

Клапан регулирующий трехходовой

Пропускная способность от 0,1 до 3 500 м3/ч. Виды пропускной характеристики – специальная

DN, мм

От 15 до 500

Расчётное давление, МПа

От 0,1 до 20

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 350

Рабочие среды

Вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь

Клапан запорный

Клапаны запорные могут быть выполнены с основным разъемом «корпус-крышка» в 2ух исполнениях: болтовое и с самоуплотняющейся прокладкой Исполнения корпусов – соосный, со смещенными патрубками, угловой.

DN, мм

От 10 до 600

Расчётное давление, МПа

От 0,1 до 20

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 350

Рабочие среды

Вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь

Клапан обратный

DN, мм

От 50 до 1400

Расчётное давление, МПа

От 0,1 до 20

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 350

Рабочие среды

Вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь

Клапан предохранительный

DN, мм

От 10 до 200

Расчётное давление, МПа

От 0,1 до 20

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 350

Рабочие среды

Вода, Пар, Конденсат, Газ

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь

Кран шаровый

Возможные исполнения кранов – с верхним фланцем (top-entry), сварной, трехсекционный.

DN, мм

От 10 до 1400

Расчётное давление, МПа

От 0,1 до 20

Классы безопасности в соответствии с НП-001-15

2,3,4

Расчётная температура, °C

От 20 до 350

Рабочие среды

Вода, Пар, Конденсат, Газ, Масло

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь

Многооборотные приводы

Обозначение электропривода

(r)MT(A)03

(r)MT(A)06

(r)MT(A)08

(r)MT(A)10

(r)MT(A)20

(r)MT(A)30

Диапазон регулирования моментной муфты, Нм

8-30

15-60

20-80

25-100

60-200

90-300

Скорость вращения выходного вала, об/мин

10 15 20 30 40 60

Масса, кг

33-38

36-50

37-54

58-82

64-83

80-91

Фланец присоединения ISO 5210

F10

F14

Мощность электродвигателя, кВт

0,37-0,75

0,37-1,5

0,37-2,2

0,75-2,2

0,75-3,7

1,5-5,5

Ном. Напряжение питания, В/Частота, Гц

380/50
400/50

Режим работы электродвигателя

S3-25% (для запорной ТПА)
S4-25% (для регулирующей ТПА)

неполнооборотные приводы

Обозначение электропривода

QT1-06

QT1-12,5

QT1-22

QT2-28

QT2-50

Диапазон регулирования моментной муфты, Нм

30-60

63-125

100-220

150-280

225-500

Время поворота выходного вала на 90°, с

15 20 40

20 40

20 40 80

Масса, кг

16,5

Фланец присоединения ISO 5211

F07
F10

F12

Мощность электродвигателя, кВт

0,04-0,06

0,06-0,09

0,09

0,12

Ном. Напряжение питания, В/Частота, Гц

380/50
400/50

Режим работы электродвигателя

S3-25% (для запорной ТПА)

Возможности поставок

Технические условия

TU-RES-ACT-001

TU-RES-ACT-002

TU-RES-ACT-003

TU-RES-ACT-004

Станция

Аккую
Руппур
Эль-Дабаа
Курская АЭС-2

Аккую
Руппур
Эль-Дабаа
Куданкулам

Курская АЭС-2

Тип электроприводов

Многооборотные электроприводы, редукторы

Неполнооборотные электроприводы

Диапазон моментов, Нм

30 - 300 Нм (электроприводы)

360 - 272 000 Нм
(с редуктором)

30 - 300 Нм (электроприводы)
360 - 6 480 Нм
(с редуктором)

60 - 500 Нм

30 - 300 Нм

Тип арматуры

Запорная
Регулирующая

Запорная

Запорная
Регулирующая

Класс безопасности/Категория обеспечения качества

4QNC

2, 3, 4
QA2, Qa3, QNC

Зона размещения

Вне оболочки
ЗКД-II
ЗСД

Вне оболочки
ЗКД-I
ЗКД-II
ЗСД

Испытания

ТЕХНИЧЕСКИЕ УСЛОВИЯ УТВЕРЖДЕНЫ И КД ПРИСВОЕНА ЛИТЕРА «А» НА ОСНОВАНИИ:

Приемочных испытаний
Квалификационных испытаний

ПОДТВЕРДИЛИ НАТУРНЫМИ ИСПЫТАНИЯМИ:

Ресурс – до 3000 циклов
Сейсмостойкость – до 8g (I категория сейсмостойкости)
Вибростойкость – до 1g в диапазоне частот 5 – 120 Гц
Степень защиты оболочки – IP 65
Электромагнитную совместимость – соответствие IV группе исполнения по устойчивости к помехам, критерию качества функционирования «А»

Работоспособность при изменении параметров питающей сети
Стойкость к плесневым грибам
Стойкость к дезактивирующим растворам
Радиационную стойкость – до 177 000 Гр (ЗКД-I)
Температурный диапазон – от -20 °С до + 60 °С
И многое другое

Насос консольный, тип (OH1)

DN, мм

От 25 до 400

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

До 2600

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

До 300

Частота об./мин.

1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Насос консольный, тип (OH2)

DN, мм

400

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

До 3200

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

До 480

Частота об./мин.

1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь.

Насос, тип (ВВ1)

DN, мм

От 100 до 1000

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

От 100 до 20 000

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

От 10 до 1200

Частота об./мин.

1000/1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь.

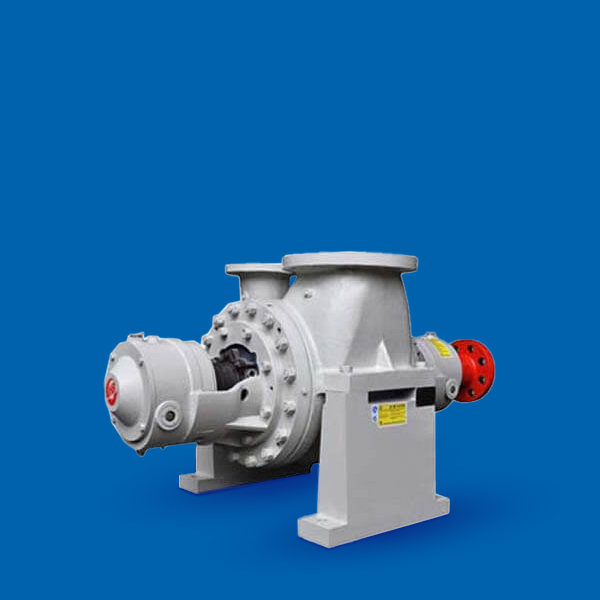

Насос, тип (ВВ2)

DN, мм

От 100 до 500

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

До 6000

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

От 150 до 1000

Частота об./мин.

1000/1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Насос многоступенчатый, тип (ВВ3)

DN, мм

От 75 до 350

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

От 50 до 3000

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

От 200 до 3000

Частота об./мин.

1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Насос многоступенчатый, тип (ВВ4)

DN, мм

От 50 до 200

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

От 25 до 900

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

От 60 до 4000

Частота об./мин.

1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Насос многоступенчатый, тип (ВВ5)

DN, мм

От 50 до 250

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

От 5 до 1400

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

От 75 до 4200

Частота об./мин.

1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Вертикальный насос, тип (VS1)

DN, мм

От 60 до 2200

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

От 8 до 60 000

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

От 3 до 762

Частота об./мин.

600/1000/1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Специальные насосы

Насос с магнитной муфтой

DN, мм

Рабочие среды

Опасные химические растворы, Раствор борной кислоты (пит. вода 1го контура)

Расход, м3/ч

До 500

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

До 215

Частота об./мин.

1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Насос погружной

DN, мм

Рабочие среды

Хим. обессоленная вода, Морская вода, Раствор борной кислоты (пит. Вода 1го контура)

Расход, м3/ч

До 10 000

Классы безопасности в соответствии с НП-001-15

2,3,4

Напор, м

До 762

Частота об./мин.

1500/3000

Материал исполнения

Углеродистая сталь, Нержавеющая сталь, Легированная сталь, Дуплексная сталь, Супердуплексная сталь

Специальные насосы - по запросу.
‍
Все типы насосов могут поставляться в комплекте электродвигателем, арматурой и датчиками КИП.
‍
Все типы насосов могут быть выполнены с фланцевым присоединением или под приварку к трубопроводу.

Пластинчатый теплообменник

DN, мм

от 25 до 600

Расчётное давление, МПа

до 2.5

Классы безопасности в соответствии с НП-001-15

Расчётная температура, °C

от -30 до 200°C

Рабочие среды

Теплоноситель: вода, пар, углеводороды, кислоты, пищевые жидкости и другие

Материал исполнения

Материал пластин: AISI 304, AISI 316L, SMO254, Titan, C-276 и другие

Раздел в стадии разработки и наполнения.
